Revox A77 Platinensatz

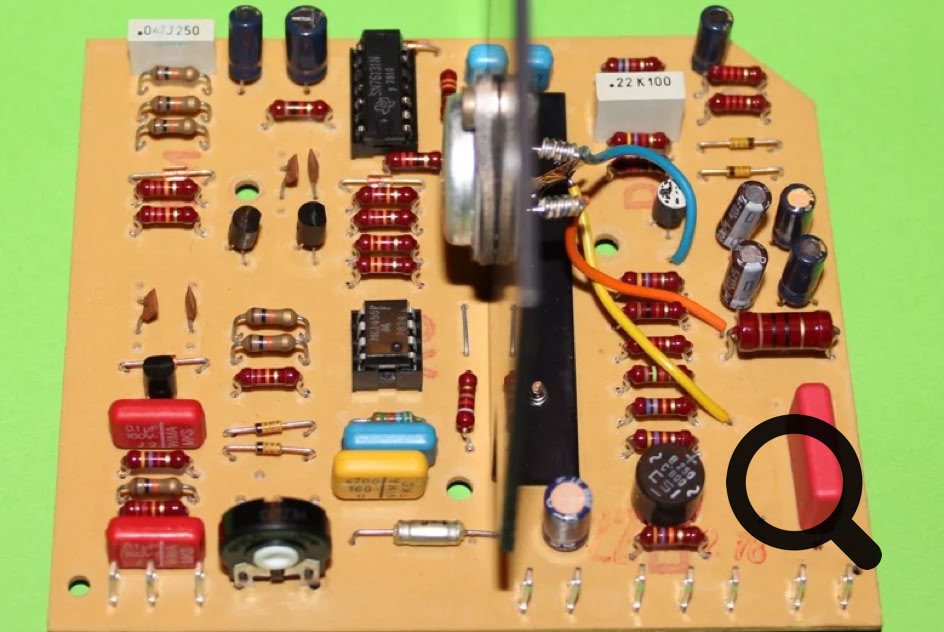

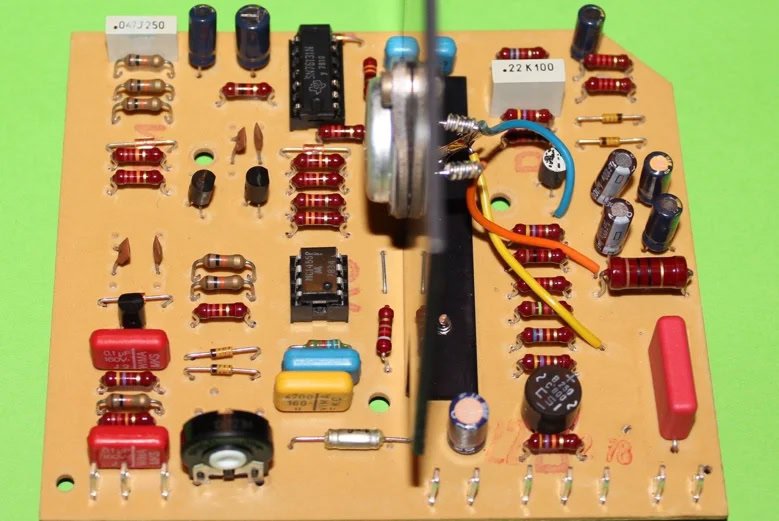

1.077.725 - Capstanregelung

Egal wie man die Capstanregelungsplatine auch ausbaut, entweder einzel oder zusammen mit Trafo und Netzteil, bitte Vorsicht walten lassen. Schnell rutscht man mal ab und das Kühlblech  reisst den Tachosensor ab.

Hier sind wieder die Elkos, der RIFA und der Einstellregler zu wechseln, anschliessend wird die Sollfrequenz von 1600 Hz bei 19 cm/s neu eingestellt. Mit einem guten Oszi, der gleichzeitig die Frequenz messen kann, ist das ein Kindenspiel - ansonsten benötigt man noch einen Digital-Zähler zum Abgleich.

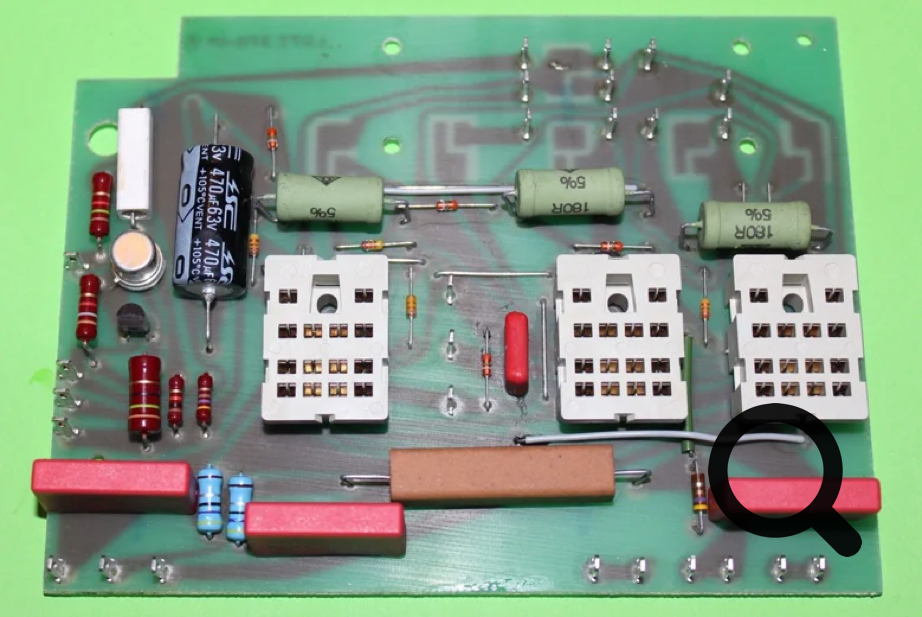

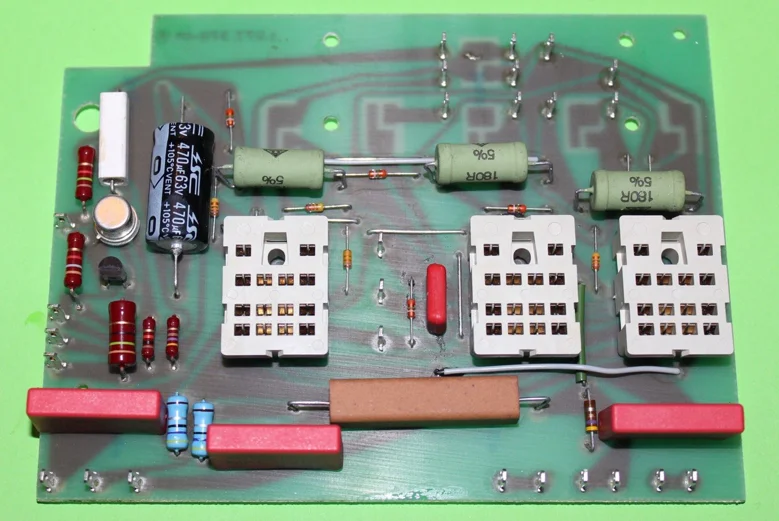

1.077.370 - Laufwerksteuerung

Hier hatte ich gehofft, nichts tun zu müssen, die RIFAs waren schon vom Vor-gänger gewechselt worden. Aber weit gefehlt, die Motorkondensatoren waren ausgelaufen und die schwarze Suppe hat die halbe Platine verklebt. Hier half nur eine Radikalkur, einmal Spülmaschiene bitte (aber ohne die Relais!). Nach ausreichender Trocknung konnten nun die restlichen Kondensatoren gewechselt werden. So ganz habe ich die schwarze Suppe doch nicht abbekommen, man sieht noch ein paar kleine Reste an der Diode in der Mitte der Platine.

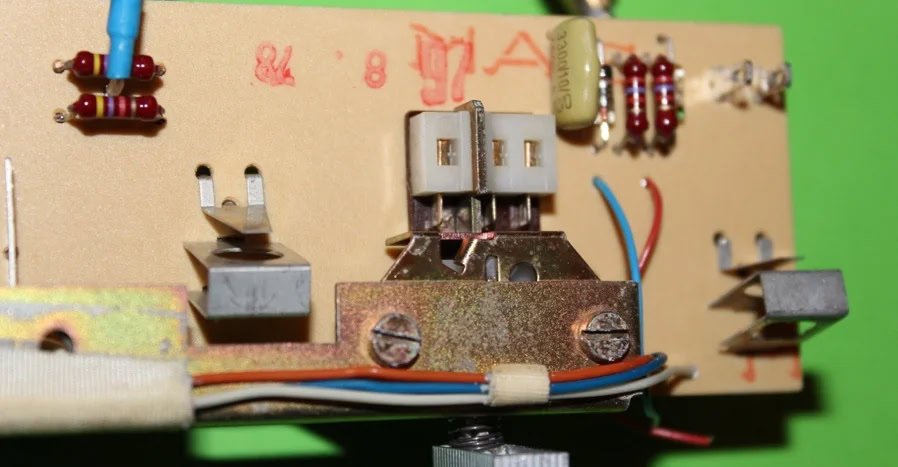

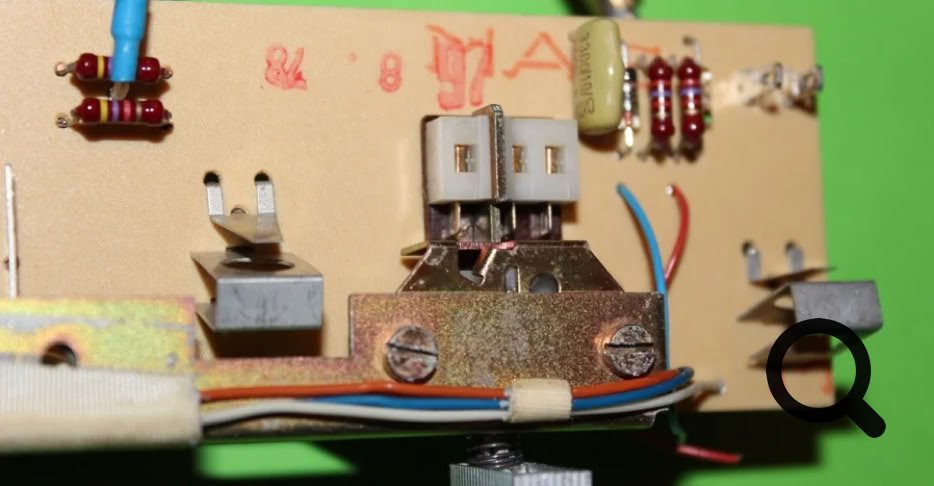

1.077.480 - VU-Meterprint

Es sind eigentlich nur die beiden Schalter zu überprüfen und zu reinigen. Wenn diese nicht gerade in Öl gebadet wurden, reicht ein bisschen Kontaktspray meistens aus.

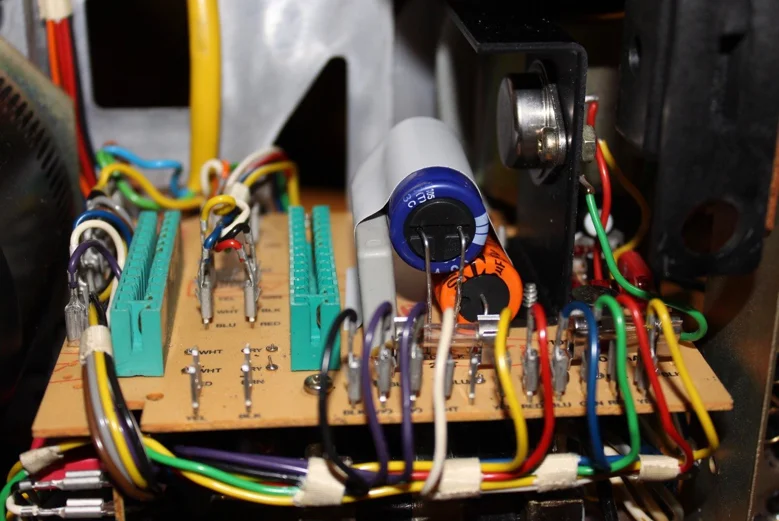

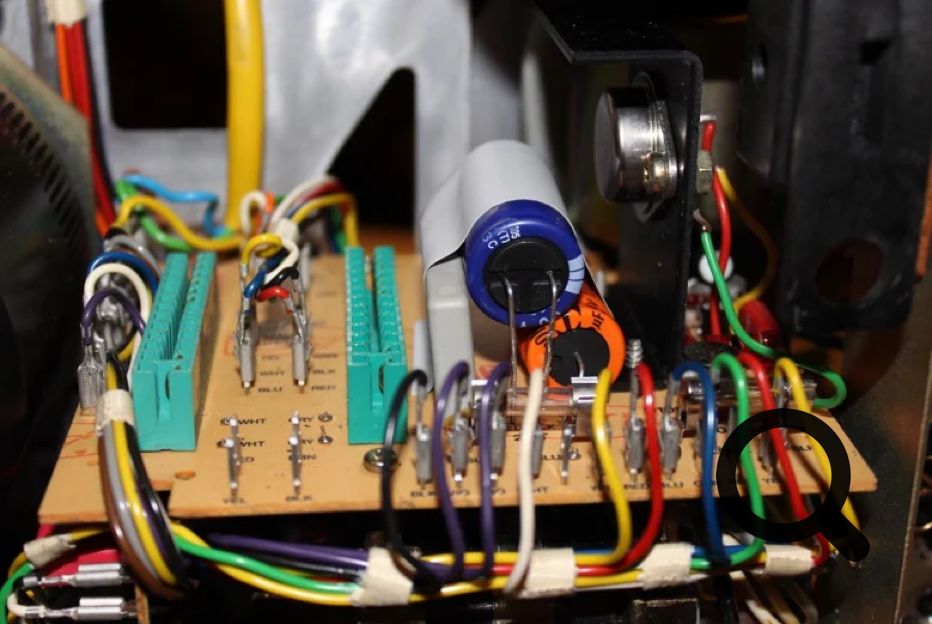

1.077.540 - Netzteil

Hier werden die Elkos C101, C103 und C104 sowie der Einstellregler gewechselt. Der Becher-Elko C104 wurde durch einen radialen Typ (blauer Elko) ersetzt.

Nach erfolgter Revision dieser Platine sollten alle kleinen Platinen aus der Maschiene entfernt und die Spannung mit P106 exakt auf 21V eingestellt werden. Danach können die kleinen Platinen wieder eingebaut werden.

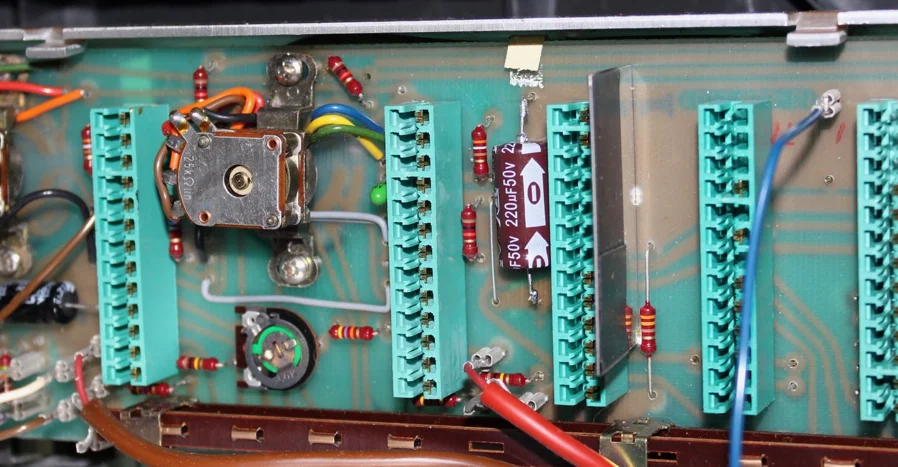

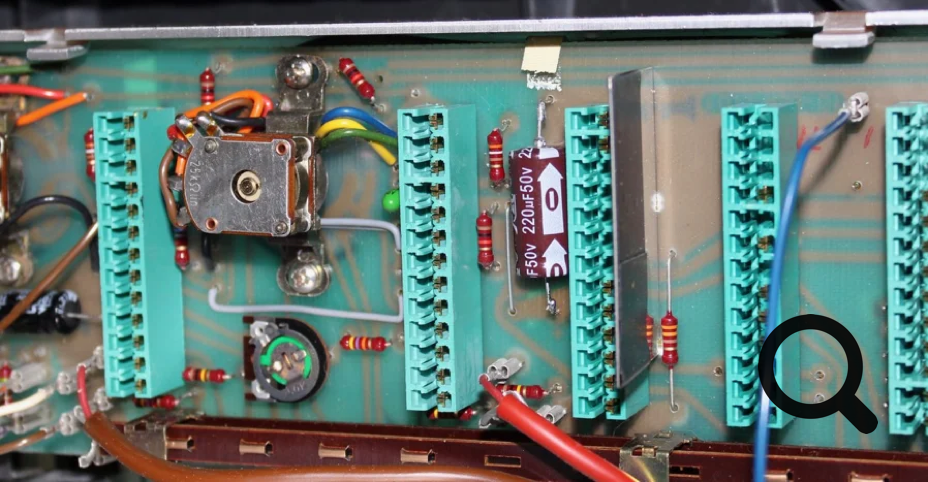

1.077.435 - Schalterprint

Diese Platine auszubauen tut man sich normalerweise nicht an. Wichtig ist aber, die Kondensatoren C301, C306 und C307 zu wechseln, ansonsten können die ganz schön Ärger bereiten. Die Kondensatoren werden so abgeknipst, dass noch ein Teil der Anschlussbeine stehengelassen wird, an denen die neuen Kondensatoren angelötet werden. Das sieht zwar nicht sehr professionell aus, erspart aber stundenlange Bauerei.
Der Einstellregler P305 war zu Glück noch in Ordnung sonst hätte ich die Platine doch ausbauen müssen.

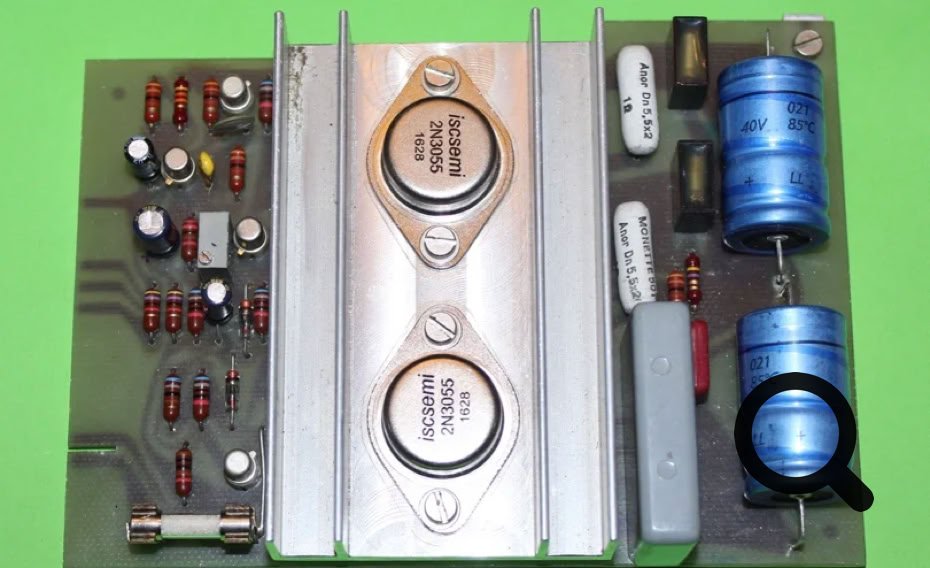

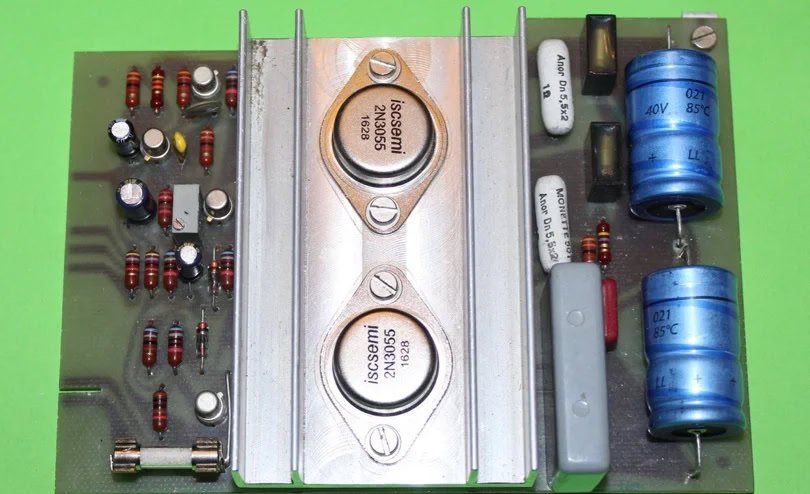

1.077.850 - Endstufe

Meine Endstufen sind offensichtlich kein Original, sondern ein 1:1 Nachbau.  Zur Einstellung des Arbeitspunktes wurde ein Einstellregler verbaut.
