Probleme mit dem Bandabheber

Ich hatte Besuch und meine M15A musste mal zeigen, was eine Vorführeffekt ist - der Bandabheber fing plötzlich an zu quietschen.  Ein fachkundiger Gast hatte sich der Sache angenommen und mit zwei Unterlegscheiben das Problem 'provisorisch behoben'. Die Höhe stimmte nun, aber das Quietschen blieb. Ein Ölen der Lager brachte auch keinen Erfolg, also neue Lager bestellt.

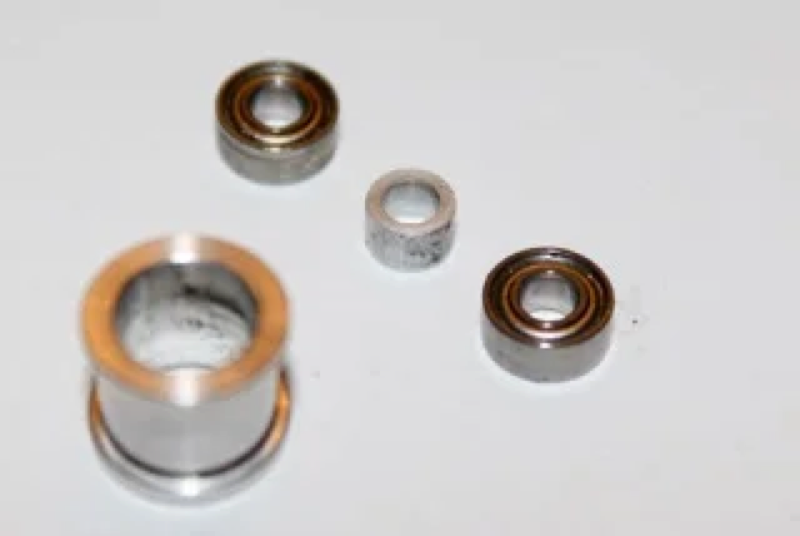

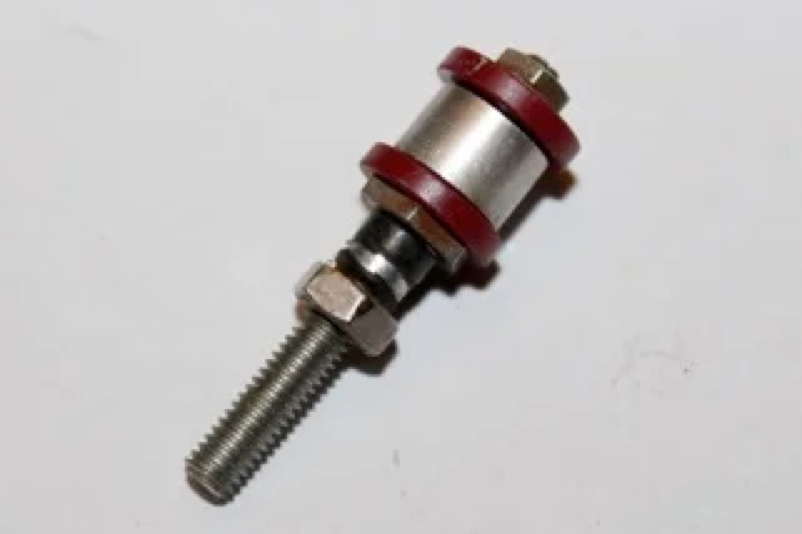

Den Bandabheber ausgebaut und zerlegt.

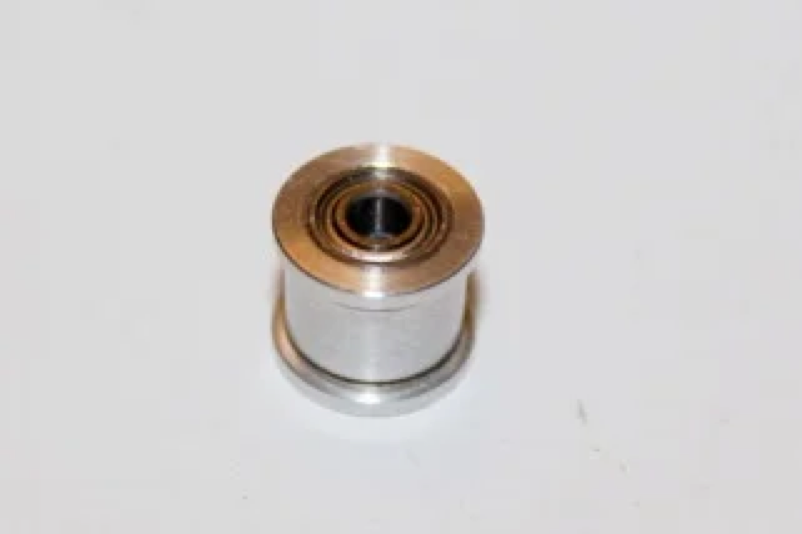

Neue Lager eingebaut

und es quietscht munter weiter :-(

Da fiel mir ein, ich hab ja noch ein paar alte Teile rumzuliegen, unter Anderem auch einen Bandabheber.

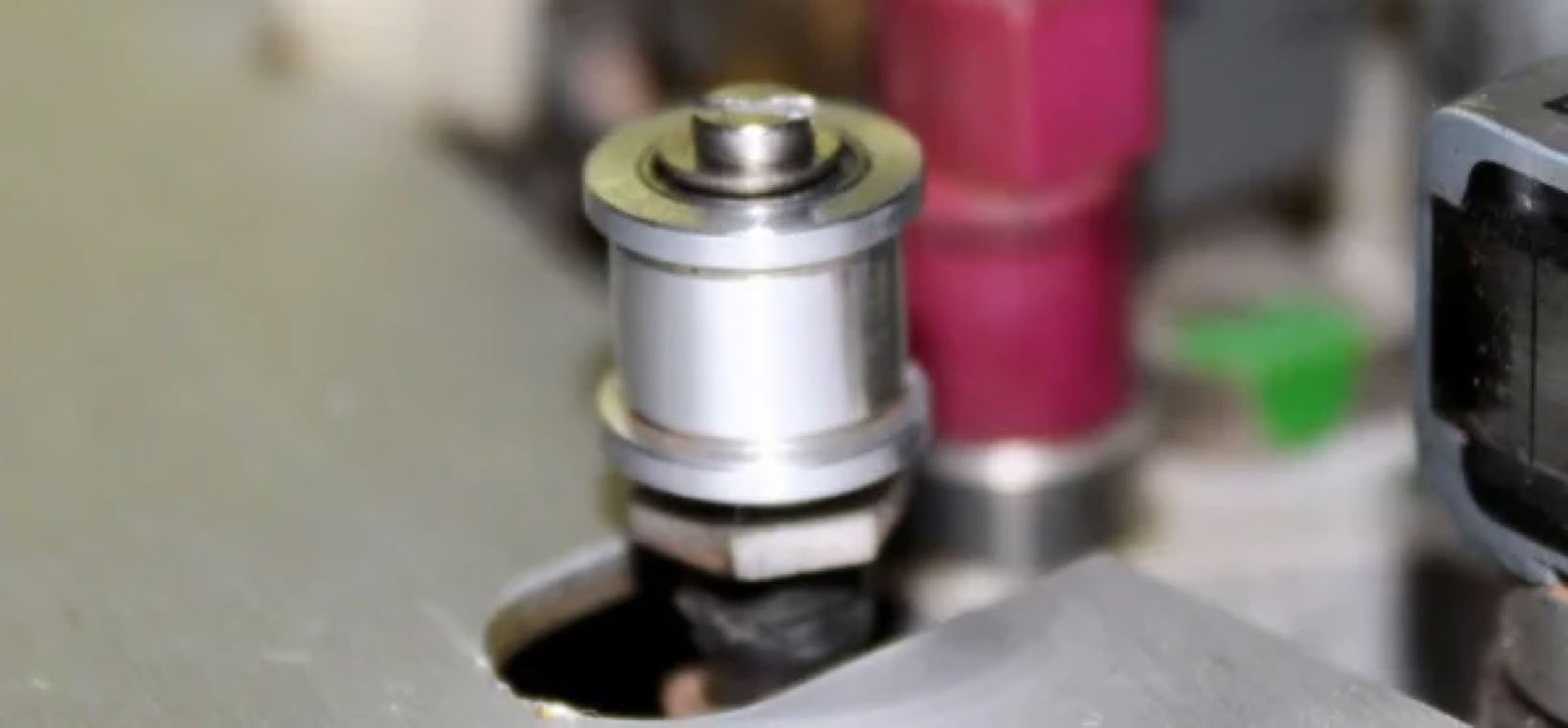

Den eingebaut und justiert - und es ist Ruhe.

Das Quietschen kam von falschen Unterlegscheiben, die Standardscheiben mit 6x3 mm sind für die Kugellager 3x7x3 einfach zu groß. Ich hab nun endlich Passscheiben in der richtigen Größe gefunden, 5x3 gehen gut und liegen nur am inneren Ring des Kugellagers an.

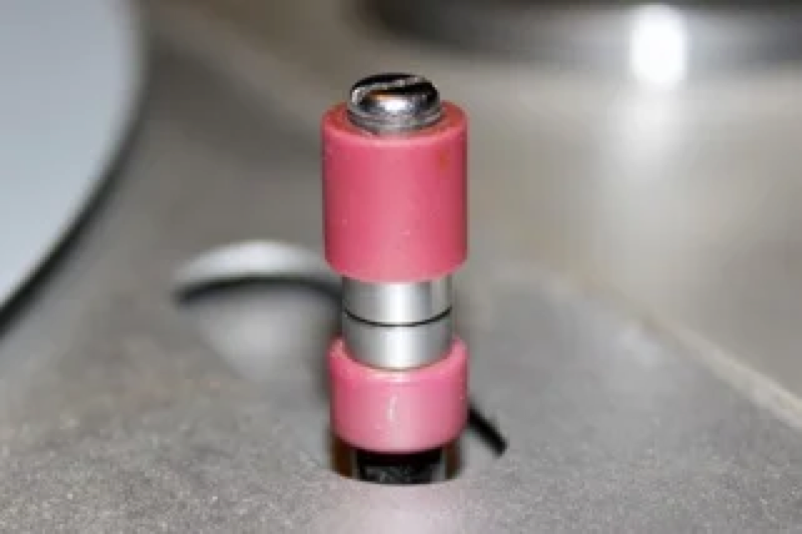

Der Bandabheber tut es nun wieder ohne Murren und die Umlenkrollen haben auch gleich ein paar Lager abbekommen:

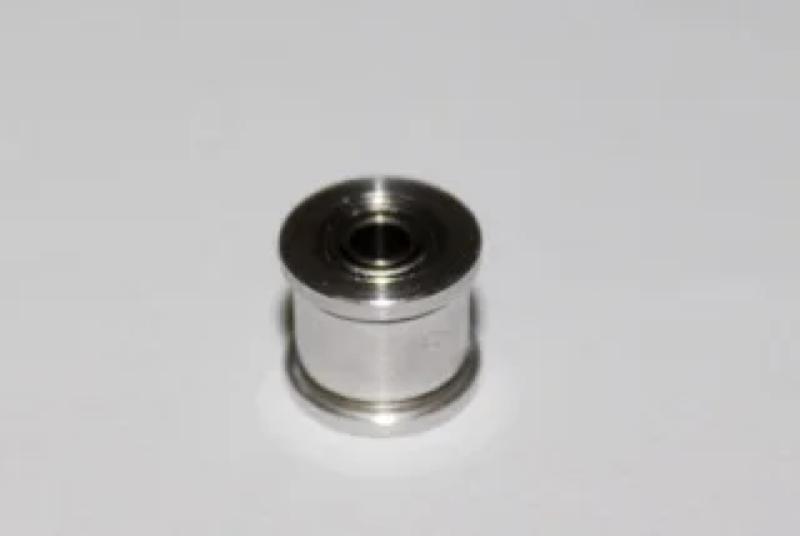

Die feste Rolle hatte eine Höhe von 6,4 mm, die wurde durch

Scheibe 3x5x0,1

Lager 3x7x3

Scheibe 3x5x0,2

Lager 3x7x3

Scheibe 3x5x0,1

ersetzt.
