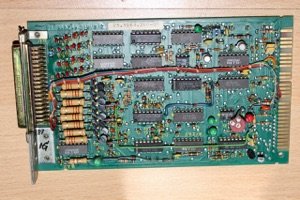

Um eine Fernsteuerung an die M15A anzuschließen, bedarf es einer Fernsteuer-Adapter-Karte. Ich habe die BC-FA1, die mit dem größten Funktionsumfang.

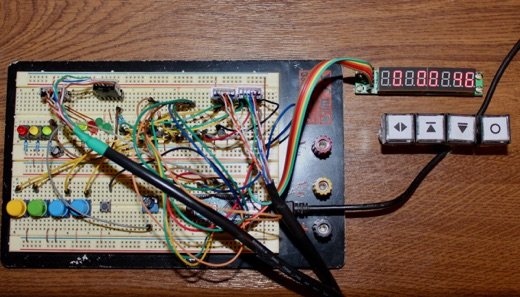

Hier mal ein erster Testaufbau der Fernsteuerung:

Das externe Zählwerk funktioniert erst einmal.

Vorgesehen sind:

- Rücksetzen Zählwerk

- Zähler abspeichern

- Zähler abrufen

- Spulen zum gespeicherten Zählerstand

und natürlich

- Stop

- Wiedergabe

- Aufnahme

1. -Spulen, der Rangierhebel wird durch einen Schieberegler 'ersetzt'


Da ein Teil der Fernbedienung auf dem Steckbrett bereits funktioniert, ist als nächster Schritt das Gehäuse dran:

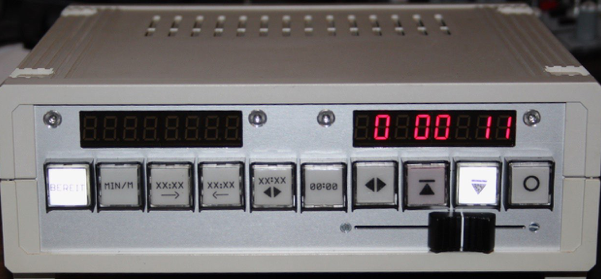

Rechts ist der Zählerstand und die bekannten Bedienelemente, sowie der Schieberegler für das Spulen zu sehen.

Links soll dann der gespeicherte Zählerstand, die Bereitschaftsanzeige, Umschaltung für min/sec und m/cm, lesen des gespeicherten Zählerstands, speichern des aktuellen Zählerstands und Spulen zur gespeicherten Position dargestellt werden.

Der nächste Schritt ist nun der Entwurf der Leiterplatte, da ich nun genau weiss, wieviel Platz ich in der Kiste noch habe.

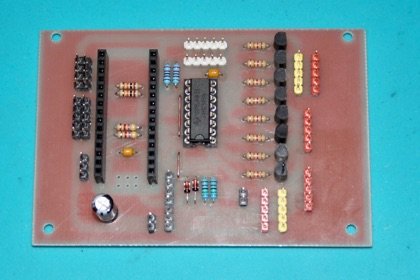

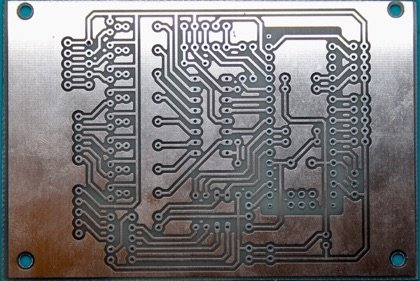

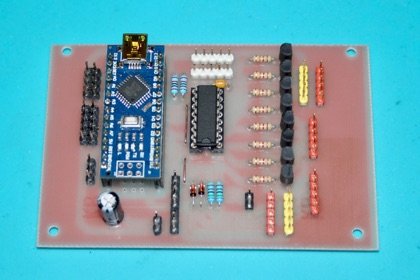

... es geht langsam weiter. Die Platine ist nun fertig entwickelt, geätzt, gebohrt und bestückt. In den nächsten Tagen kommt sie ins Gehäuse und dann sehen wir weiter.

Ohne und mit Prozessor

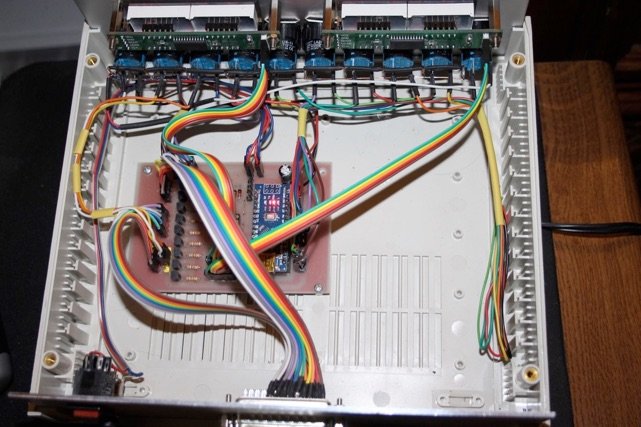

Hier das Innenleben der Fernbedienung:

und nun der Test:

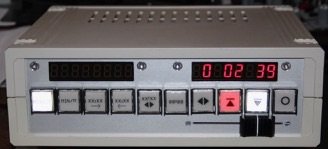

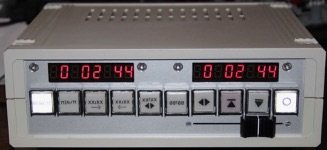

Einschalten (rechte Anzeige = aktuelle Position, linke Anzeige = gespeicherter Zählerstand) und Wiedergabe

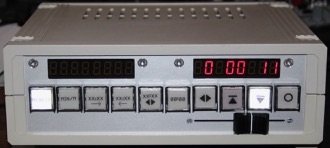

Aufnahme und Spulen (vorwärts/rückwärts mit verschiedenen Geschwindigkeiten)

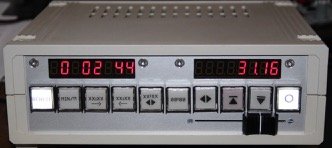

Aktuellen Zählerstand speichern (bleibt auch nach dem Ausschalten erhalten) und Anzeige im m (rechts)

Nur das Anfahren der gespeicherten Position klappt noch nicht so ganz richtig, da ist noch ein bisschen Programmierarbeit notwendig.
