Revox A77 MK IV



A77 Platinensatz

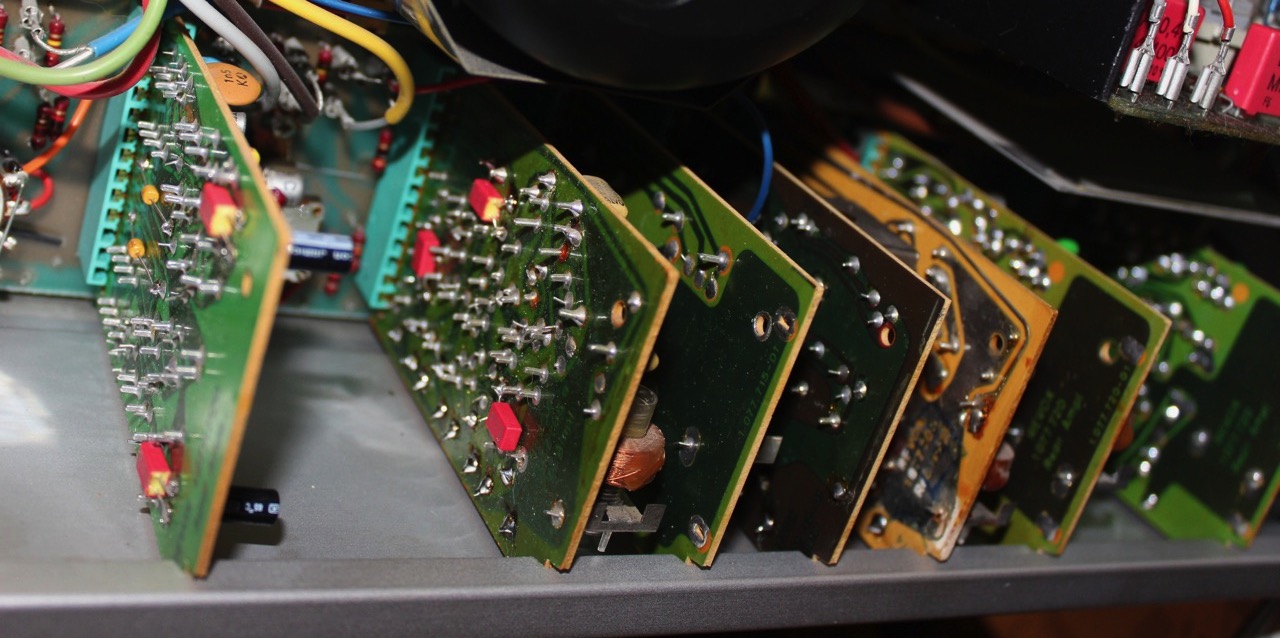

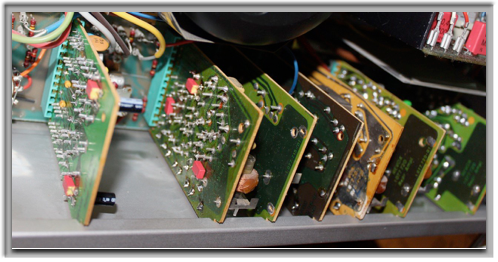

Der Platinensatz der A77 besteht aus 7 Einzelplatinen 60x100 und 5 festmontierten Platinen, sowie aus 2 optionalen Lautsprecherendstufen.


1x 1.077.700 - Eingangsverstärker

2x 1.077.705 - Aufnahmeverstärker

1x 1.077.712 - Oszillator

1x 1.077.715 - Aufnahmerelais

2x 1.077.720 - Wiedergabeverstärker


1x 1.077.725 - Capstanregelung

1x 1.077.540 - Netzteil

1x 1.077.370 - Laufwerksteuerung

1x 1.077.435 - Schalterprint

1x 1.077.480 - VU-Meterprint


2x 1.077.850 - Endstufe


Die 7 kleinen Einzelplatinen sind einfach auszubauen und zu überarbeiten. Capstanregelung und Netzteil können nur zusammen mit dem Trafo ausgebaut werden. Gefühlte 100 Kabel sind dabei zu lösen und man sollte sich die Belegung aufschreiben oder fotografieren, sonst ist man nachher  rettungslos verloren.


In dieser Maschiene habe ich Bypass-Kondensatoren verbaut - nur mal zum Überprüfen, ob es etwas bringt. Ich jedenfalls konnte weder hör- noch messtechnisch eine Verbesserung feststellen. Im Endeffekt habe ich aus meinem Ersatzteilfundus ,normal‘ revidierte Platinen eingebaut und die mit den ,Bypässen‘ zurückgelegt.
