A77 Platinensatz

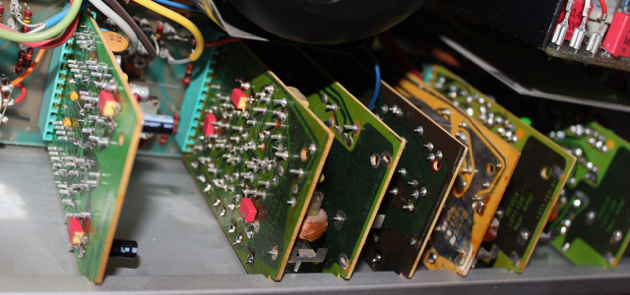

Der Platinensatz der A77 besteht aus 7 Einzelplatinen 60x100 und 5 festmontierten Platinen, sowie aus 2 optionalen Lautsprecherendstufen.
1x 1.077.700 - Eingangsverstärker
2x 1.077.705 - Aufnahmeverstärker
2x 1.077.720 - Wiedergabeverstärker
1x 1.077.725 - Capstanregelung
1x 1.077.370 - Laufwerksteuerung
Die 7 kleinen Einzelplatinen sind einfach auszubauen und zu überarbeiten. Capstanregelung und Netzteil können nur zusammen mit dem Trafo ausgebaut werden. Gefühlte 100 Kabel sind dabei zu lösen und man sollte sich die Belegung aufschreiben oder fotografieren, sonst ist man nachher rettungslos verloren.
In dieser Maschiene habe ich Bypass-Kondensatoren verbaut - nur mal zum Überprüfen, ob es etwas bringt. Ich jedenfalls konnte weder hör- noch messtechnisch eine Verbesserung feststellen. Im Endeffekt habe ich aus meinem Ersatzteilfundus ,normal‘ revidierte Platinen eingebaut und die mit den ,Bypässen‘ zurückgelegt.
